NanoRFE 推出的 NanoVNA 系列
NanoRFE 原厂设计的高性能 NanoVNA 系列。
无论您是调整业余无线电天线、设计 WiFi 6 滤波器，还是在实验室做射频研究，我们的手持式矢量网络分析仪都能提供 50kHz 到 6GHz 的专业级精度。
- 官方硬件：原装 S-A-A-2 与 VNA6000 架构。
- 超宽频段：最高 6GHz 精密测量，动态范围 110dB。
- 全球认可：爱好者和射频工程师共同信赖的行业标准。
什么是 NanoVNA？
NanoVNA 是一款紧凑型手持式矢量网络分析仪。和简单的驻波表不同，它能测量射频信号的幅度和相位，帮您通过史密斯圆图分析天线、测量滤波器损耗，频率覆盖 50kHz 至 4GHz 或 6GHz（视型号而定）。
主要应用
测量业余无线电、WiFi 和物联网天线的驻波比、回波损耗和阻抗。
高达 110dB 动态范围，轻松测量带通滤波器、衰减器和放大器。
利用高精度 TDR 功能快速定位电缆故障、测量线长和波速系数。
便携小巧，还能看史密斯圆图，NanoVNA 已成为最火的手持天线分析仪。
NanoVNA 常见测量项目：
- 驻波比 & 回波损耗（天线调谐）
- 史密斯圆图（阻抗匹配）
- 滤波器测试（带通/陷波）
- 同轴电缆损耗（插入损耗）
- 电缆长度（通过 TDR）
- 晶振/谐振器测试
我该买哪款 NanoVNA？

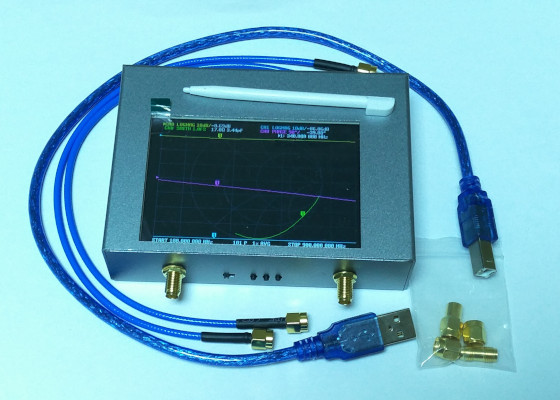

- 业余无线电玩家：如果您主要调 HF、VHF 或 UHF 天线，NanoVNA V2 Plus4 是性价比首选，看驻波和史密斯圆图完全够用。
- WiFi 与物联网开发者：涉及 2.4GHz 或 5.8GHz 频段，请选 VNA6000-A，它才能稳稳测到 6GHz。
- 专业射频实验室：VNA6000-B 拥有定制架构和 110dB 动态范围，堪称可替代昂贵台式网分的便携利器，特别适合滤波器精密测试。
NanoRFE 的性能优势在哪？
仿品看着差不多，内部用料和设计完全不同。NanoRFE 设备具备：
- 高隔离度屏蔽：杜绝信号串扰，底噪更干净。
- 高线性度混频器：避免低价仿品常见的信号压缩失真。
- 官方软件支持：完美兼容 NanoVNA-QT，自动导出数据。
NanoVNA 型号对比
对比官方 NanoVNA V2 和 V3（VNA6000）系列的关键规格，挑出最适合您的那一台。
| 系列 / 型号 |
频率 范围 |
动态 范围 |
屏蔽 | 主要特性 |
|---|---|---|---|---|
| NanoVNA V2 系列（S-A-A-2 架构） | ||||
| NanoVNA V2 Plus4 | 50k - 4.4GHz | 90dB | 全金属屏蔽 | 标准专业款，高速 USB 接口。 |
| NanoVNA V2 Plus4 Pro | 50k - 4.4GHz | 90dB | 全金属屏蔽 | 可调中频带宽；温漂更小，迹线噪声更低，适合精密测量。 |
| NanoVNA V3 系列（VNA6000 架构） | ||||
| VNA6000-A | 50k - 6GHz | 95dB | 内外 |
专为 WiFi 6 和 5.8GHz ISM 频段优化。 |
| VNA6000-B | 50k - 6GHz | 110dB | 内外 EMI 屏蔽 | 旗舰型号：动态范围最高；定制低噪声架构；真正实验室级表现。 |
| 市面常见 NanoVNA（V1、老款 edy555、NanoVNA-H、H4 等仿品） | ||||
| 常见仿版 NanoVNA | 300MHz（基波） 900MHz（谐波） |
~30dB | 无屏蔽 | 迹线噪声很大，仅限最基础的 HF/VHF 调谐 |
实测精度：与专业网分硬碰硬
NanoRFE 的 NanoVNA 系列是唯一能在重复测量中和业内标准实验室仪器掰手腕的低成本分析平台。
告别谐波，纯基波精密测量
老旧仿版 NanoVNA 靠谐波拉高频率，结果噪声大、测量不准。V2 Plus4 和 VNA6000 全程使用纯基波，测得干干净净。
- 90dB+ 动态范围：高抑制滤波器和双工器也能轻松拿捏。
- 温度漂移自动补偿：特有的 VNA-R 架构让校准状态能稳定好几个月，而不是几分钟。
- 迹线高稳定性：相比普通仿品，迹线噪声直降 90%。
NanoVNA 资源与入门指南
新手入门
专业 SOLT 校准

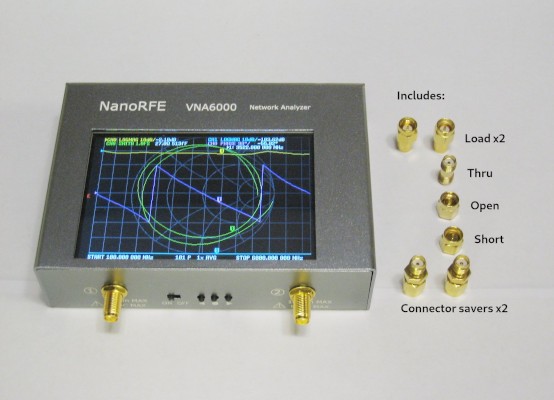

要达到实验室级精度，所有 NanoRFE 设备都支持SOLT（短路、开路、负载、直通）校准。每个官方套件都配有精密 SMA 校准件。校准后，线缆和转接头的影响会被消除，直接把“测量参考面”移到被测器件（DUT）的端口。
官方 NanoVNA 软件：VNA View
用 USB 把 NanoVNA 连上电脑（PC 或 Mac），就能解锁更多功能。官方 NanoVNA-QT（VNA View）可实时导出数据，社区热门的 NanoVNA Saver 则支持高分辨率扫描和远程控制。
NanoVNA 快速上手
1. 设频率：定好起始和终止频率（比如调 2 米波段天线设 140MHz 到 150MHz）。
2. 做校准：每次测量前务必执行 SOLT 校准。
3. 连设备：把天线或被测件接到端口 1（S11）看驻波，接端口 2（S21）测插损。
NanoVNA 常见问答
问：NanoVNA V2 当天线分析仪好用吗？
答：非常好用。和普通驻波表不一样，NanoVNA 能测复阻抗（幅度+相位），通过史密斯圆图一眼就能看出天线哪里失调。
问：NanoVNA-H (edy555) 和 NanoVNA V2 区别在哪？
答：NanoVNA-H 是早期 300MHz 设计（靠谐波能到 900MHz）。NanoVNA V2（S-A-A-2）是全新架构，原生支持 4GHz 以上，动态范围高得多，屏蔽也做得更到位。
NanoVNA 发展历程
NanoVNA 项目早已超越 2019 年最初的 edy555 设计，下面是各代硬件的演进路线。
第一代（老款）
型号：NanoVNA-H、H4 (edy555)
频率：300MHz（900MHz 谐波）
状态：已停产/过时
混频器已停产，300MHz 以上精度有限。
第二代（主流）
型号：NanoVNA V2 Plus4 / Pro
频率：4.4GHz（基波）
状态：持续支持中
全新 S-A-A-2 架构，动态范围 90dB。
第三代（次世代）
型号：VNA6000 系列
频率：6GHz（专业级）
状态：在售旗舰
手持形态下实现实验室级精度。
发展里程碑
-
2019：edy555 的 NanoVNA-H
第一款便携式 50kHz–300MHz 分析仪，基于简单的单级 SA612A 混频架构，通过谐波能扩展到 900MHz。这个原初项目在 2019 年彻底改变了爱好者圈子的玩法，但如今的射频需求已远超当时的硬件能力。 -
2020：NanoRFE 与 NanoVNA V2（S-A-A-2）
NanoRFE 由原开发者创立，就是为了让大家用上靠谱的高频测量工具。我们换用 ADF4350 频率合成器和 AD8342 混频器，把频率直接拉到 3GHz，做出了第一款能测 UHF S 参数的口袋矢量网络分析仪。要注意，虽然 S-A-A-2 设计后来被大量抄袭，但只有官方 NanoVNA V2 Plus4 拥有原版的屏蔽方案和固件优化。 -
2022：V2 Plus4 与 Plus4 Pro
NanoRFE 在 V2 Plus4 上实现了重要突破——真正 90dB 动态范围。我们开发了专有的开关式射频电桥架构 (VNA-R) 并引入可调中频带宽 (IFBW)，大幅压低了噪底。从此这款机器成了卫星通信、双工器调校和专业射频工程师手里的香饽饽，用口袋机的体积给出了实验室的精度。 -
2024+：VNA6000 系列（次世代）
VNA6000（NanoVNA V3）是一次向专业仪器的真正飞跃。全新架构对每个子模块都做了严密屏蔽，彻底解决了早期设计的射频泄漏问题。这让它在 50kHz–6GHz 全频段内都能精准测量窄带器件和高抑制滤波器。凭借 110dB 的旗舰级动态范围和内置温度补偿，VNA6000 在只有 300 克的手持机身里给出了实验室级表现。特别适合 WiFi 6、5.8GHz ISM 频段以及前沿射频研发。
