Serie NanoVNA de NanoRFE
La serie NanoVNA original de alto rendimiento diseñada por NanoRFE.
Ya sea que esté sintonizando una antena de radioaficionado, diseñando filtros WiFi 6 o realizando investigaciones de RF en laboratorio, nuestros analizadores de redes vectoriales portátiles proporcionan una precisión de nivel profesional desde 50kHz hasta 6GHz.
- Hardware oficial: Arquitecturas originales S-A-A-2 y VNA6000.
- Rango superior: Mediciones de precisión hasta 6GHz con rango dinámico de 110dB.
- Confiabilidad global: El estándar de la industria tanto para aficionados como para ingenieros de RF.
¿Qué es un NanoVNA?
El NanoVNA es un analizador de redes vectoriales compacto y portátil. A diferencia de un simple analizador SWR, mide tanto la magnitud como la fase de las señales de RF, lo que le permite ver Cartas de Smith, medir la pérdida de filtros y sintonizar sistemas de antenas complejos desde 50kHz hasta 4GHz o 6GHz (dependiendo del modelo).
Aplicaciones principales
Mida SWR, pérdida de retorno e impedancia para implementaciones de radioaficionados, WiFi e IoT.
Caracterice filtros pasa banda, atenuadores y amplificadores con hasta 110dB de rango dinámico.
Localice fallas en los cables y mida la longitud/factor de velocidad del cable con funciones TDR de precisión.
El NanoVNA se ha convertido en el analizador de antenas de radioaficionado más popular debido a su portabilidad y capacidades de Carta de Smith.
Mediciones comunes con NanoVNA:
- SWR y pérdida de retorno (Sintonización de antenas)
- Carta de Smith (Adaptación de impedancia)
- Caracterización de filtros (Pasa banda/Rechazo de banda)
- Pérdida en cable coaxial (Pérdida de inserción)
- Longitud del cable (vía TDR)
- Prueba de Cristales/Resonadores
¿Qué NanoVNA debería comprar?
- El Operador de Radioaficionado: Si está sintonizando antenas de HF, VHF o UHF, el NanoVNA V2 Plus4 es el estándar de oro. Ofrece el mejor equilibrio entre precio y rendimiento para el análisis de SWR y la Carta de Smith.
- El Desarrollador de WiFi e IoT: Para quienes trabajan en las bandas ISM de 2.4GHz o 5.8GHz, se requiere el VNA6000-A para alcanzar el rango de 6GHz con alta precisión.
- El Laboratorio Profesional de RF: El VNA6000-B cuenta con una arquitectura personalizada con 110dB de rango dinámico, lo que lo convierte en una alternativa portátil a los costosos VNA de escritorio para la caracterización de filtros.
La ventaja de rendimiento de NanoRFE
Aunque los clones parecen similares por fuera, los circuitos internos son muy diferentes. Los dispositivos NanoRFE ofrecen:
- Blindaje de alto aislamiento: Evita la diafonía y garantiza un piso de ruido estable.
- Mezcladores de alta linealidad: Evita los artefactos de compresión comunes en las copias de bajo costo.
- Soporte de software oficial: Compatibilidad garantizada con NanoVNA-QT para la exportación automatizada de datos.
Comparar Modelos NanoVNA
Compare las especificaciones de las series oficiales NanoVNA V2 y V3 (VNA6000) para encontrar el instrumento adecuado para su laboratorio de RF.
| Serie / Modelo |
Rango de Frecuencia |
Rango Dinámico |
Blindaje | Características clave |
|---|---|---|---|---|
| Serie NanoVNA V2 (Arquitectura S-A-A-2) | ||||

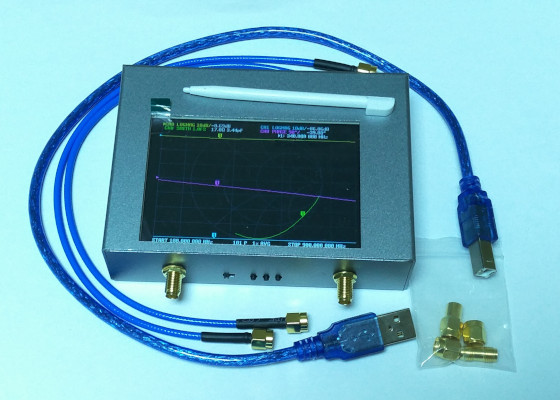

| NanoVNA V2 Plus4 | 50k - 4.4GHz | 90dB | Blindaje metálico completo | Modelo profesional estándar; interfaz USB de alta velocidad. |
| NanoVNA V2 Plus4 Pro | 50k - 4.4GHz | 90dB | Blindaje metálico completo | IFBW ajustable; estabilidad de temperatura mejorada; ruido de traza reducido para trabajos de precisión en laboratorio. |
| Serie NanoVNA V3 (Arquitectura VNA6000) | ||||

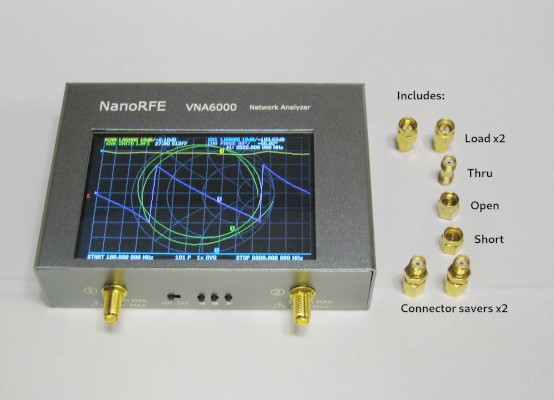

| VNA6000-A | 50k - 6GHz | 95dB | Blindaje EMI interno y externo | Optimizado para aplicaciones WiFi 6 y banda ISM de 5.8GHz. |
| VNA6000-B | 50k - 6GHz | 110dB | Blindaje EMI interno y externo | Modelo insignia: Rango dinámico más alto; arquitectura personalizada de bajo ruido; rendimiento de laboratorio profesional. |
| NanoVNA genérico (Clones V1, edy555 heredado, NanoVNA-H, H4) | ||||
| NanoVNA genérico | 300MHz (fundamental) 900MHz (armónicos) |
~30dB | Sin blindaje | Alto ruido de traza, utilizable para sintonización muy básica de HF/VHF |
Serie NanoVNA V2
El analizador de 4.4GHz estándar de la industria. Perfecto para sintonizar antenas, medir filtros y duplexores.
Especificaciones técnicas del NanoVNA V2 ▸
Serie VNA6000
Arquitectura de próxima generación que presenta un menor ruido de traza y alto rango dinámico de hasta 6GHz.
Especificaciones técnicas del VNA6000 ▸Precisión comprobada: Comparaciones con VNA Profesionales
La serie NanoVNA de NanoRFE es la única plataforma de analizadores de bajo costo que ofrece resultados repetibles comparables con los instrumentos de laboratorio estándar de la industria.
vs. Keysight FieldFox
Pruebas independientes realizadas por AE5X demuestran un rango dinámico de nivel profesional y linealidad de 1GHz a 3GHz.
vs. HP-8753E
La comparación realizada por DD1US muestra un seguimiento de la Carta de Smith casi idéntico.
Mediciones de precisión sin armónicos
A diferencia de los clones de NanoVNA heredados que utilizan armónicos para exagerar su rango de frecuencia (lo que resulta en mediciones ruidosas y a menudo incorrectas), el V2 Plus4 y el VNA6000 utilizan frecuencias fundamentales en todo su rango.
- Rango dinámico de 90dB+: Mida filtros de alto rechazo y duplexores con confianza.
- Cancelación de deriva térmica: Nuestra arquitectura VNA-R garantiza que su calibración siga siendo válida durante meses, no minutos.
- Alta estabilidad de traza: Logre un 90% menos de ruido de traza que las variantes genéricas.
Recursos del NanoVNA y Primeros Pasos
Para principiantes
Calibración profesional SOLT
Para garantizar una precisión de nivel de laboratorio, todos los dispositivos NanoRFE admiten la calibración SOLT (Cortocircuito, Circuito Abierto, Carga, Pasante). Cada kit oficial incluye estándares de calibración SMA de precisión. La calibración de su NanoVNA elimina los efectos de los cables y adaptadores, moviendo el "plano de referencia" directamente a su dispositivo bajo prueba (DUT).
Software oficial de NanoVNA: VNA View
Conecte su NanoVNA a su PC o Mac a través de USB para desbloquear funciones avanzadas. Use el software oficial NanoVNA-QT (VNA View) para la exportación de datos en tiempo real, o el favorito de la comunidad NanoVNA Saver para barridos de alta resolución y control remoto.
Primeros pasos con su NanoVNA
1. Establecer el rango: Defina sus frecuencias de Inicio (Start) y Parada (Stop) (por ejemplo, de 140MHz a 150MHz para radioaficionados en la banda de 2m).
2. Calibrar: Siempre realice una calibración SOLT (Short, Open, Load, Through) antes de medir.
3. Conectar: Conecte su antena o dispositivo al Puerto 1 (S11) para medir el SWR o al Puerto 2 (S21) para la pérdida del filtro.
Preguntas Frecuentes sobre NanoVNA
P: ¿Es el NanoVNA V2 un buen analizador de antenas?
R: Sí. A diferencia de los medidores de SWR básicos, el NanoVNA mide la impedancia compleja (magnitud y fase), permitiéndole ver exactamente por qué una antena está desintonizada utilizando una Carta de Smith.
P: ¿Cuál es la diferencia entre el NanoVNA-H (edy555) y el NanoVNA V2?
R: El NanoVNA-H es un diseño heredado de 300MHz (que alcanza los 900MHz con armónicos). El NanoVNA V2 (S-A-A-2) es una arquitectura completamente nueva diseñada para 4GHz+ con un rango dinámico significativamente mayor y un mejor blindaje.
La Evolución de NanoVNA
El proyecto NanoVNA ha ido mucho más allá del diseño original edy555 de 2019. A continuación se muestra la hoja de ruta oficial de las generaciones de hardware.
Generación 1 (Heredada)
Modelos: NanoVNA-H, H4 (edy555)
Frecuencia: 300MHz (armónicos 900MHz)
Estado: Descontinuado / Obsoleto
Utiliza mezcladores SA612 descontinuados. Precisión limitada por encima de 300MHz.
Generación 2 (Estándar)
Modelos: NanoVNA V2 Plus4 / Pro
Frecuencia: 4.4GHz (Fundamental)
Estado: Soporte Activo
Nueva arquitectura S-A-A-2 con rango dinámico de 90dB.
Generación 3 (Próxima Gen)
Modelos: Serie VNA6000
Frecuencia: 6GHz (Profesional)
Estado: Buque Insignia Actual
Precisión de nivel de laboratorio en un formato portátil.
Historia del NanoVNA
-
2019: El NanoVNA-H edy555
El primer analizador portátil de 50kHz-300MHz basado en una arquitectura simple de mezclador SA612A de 1 etapa, con armónicos que cubren hasta 900MHz. Si bien el proyecto original NanoVNA (edy555) revolucionó el mercado de aficionados en 2019, los requisitos de RF de los usuarios modernos han superado esos diseños iniciales. -
2020: NanoRFE y el NanoVNA V2 (S-A-A-2)
NanoRFE fue fundado por los desarrolladores para acercar mediciones de alta frecuencia confiables al público en general. Al introducir una nueva arquitectura basada en el sintetizador ADF4350 y el mezclador AD8342, ampliamos el rango de frecuencia del NanoVNA a 3GHz, entregando el primer analizador de redes vectoriales de tamaño de bolsillo capaz de realizar mediciones de parámetros S en UHF. Nota: Aunque el diseño S-A-A-2 es ahora ampliamente clonado, el NanoVNA V2 Plus4 oficial sigue siendo la única versión con el blindaje y las optimizaciones de firmware de los desarrolladores originales. -
2022: El V2 Plus4 y Plus4 Pro
NanoRFE logró un gran avance en la industria con el lanzamiento del V2 Plus4, alcanzando un genuino rango dinámico de 90dB. Al diseñar una arquitectura de puente de RF conmutado patentada (VNA-R) e introducir el IFBW (ancho de banda de frecuencia intermedia) ajustable, redujimos drásticamente el ruido de fondo. Estos modelos se convirtieron en el estándar de oro para las comunicaciones por satélite, la sintonización de duplexores y la ingeniería de RF profesional, ofreciendo precisión de grado de laboratorio en un formato portátil. -
2024+: La serie VNA6000 (Próxima generación)
El VNA6000 (NanoVNA V3) representa un salto hacia la instrumentación de RF de nivel profesional. Con una arquitectura completamente nueva que se centra en el blindaje de cada submódulo, elimina los problemas de fuga de RF de los diseños anteriores. Esto permite mediciones precisas de dispositivos de banda estrecha y filtros de alto rechazo en un rango de 50kHz a 6GHz. Con un rango dinámico insignia de 110dB y compensación de temperatura incorporada, el VNA6000 ofrece rendimiento de nivel de laboratorio en un formato portátil de 300g. Ideal para WiFi 6, bandas ISM de 5.8GHz e investigación avanzada de RF.
