NanoRFEによるNanoVNAシリーズ
NanoRFEによって設計された、オリジナルの高性能NanoVNAシリーズ。
アマチュア無線のアンテナ調整、WiFi 6のフィルタ設計、あるいは研究室でのRF研究など、あらゆる用途において、当社の携帯型ベクトルネットワークアナライザは50kHzから最大6GHzまでプロフェッショナル品質の精度を提供します。
- 公式ハードウェア： オリジナルのS-A-A-2およびVNA6000アーキテクチャ。
- 優れた測定範囲： 110dBのダイナミックレンジで最大6GHzの精密測定が可能。
- 世界的な信頼： 愛好家やRFエンジニアにとっての業界標準。
NanoVNAとは何ですか？
NanoVNAは、コンパクトな携帯型ベクトルネットワークアナライザです。単純なSWRアナライザとは異なり、RF信号の振幅と位相の両方を測定できるため、スミスチャートの表示、フィルタ損失の測定、および50kHzから最大4GHzまたは6GHz（モデルにより異なる）の複雑なアンテナシステムの調整が可能です。
主な用途
アマチュア無線、WiFi、IoTの展開におけるSWR、リターンロス、インピーダンスの測定。
最大110dBのダイナミックレンジによるバンドパスフィルタ、アッテネータ、アンプの特性評価。
精密なTDR機能によるケーブルの障害箇所の特定、ケーブル長および短縮率の測定。
NanoVNAは、その携帯性とスミスチャート機能により、最も人気のあるアマチュア無線用アンテナアナライザとなりました。
NanoVNAでの一般的な測定項目：
- SWRおよびリターンロス（アンテナ調整）
- スミスチャート（インピーダンスマッチング）
- フィルタの特性評価（バンドパス/ノッチ）
- 同軸ケーブル損失（挿入損失）
- ケーブル長（TDR使用）
- 水晶振動子/共振器のテスト
どのNanoVNAを購入するべきですか？
- アマチュア無線家： HF、VHF、またはUHFアンテナを調整する場合、NanoVNA V2 Plus4が究極の基準（ゴールドスタンダード）です。SWRやスミスチャート解析において、価格とパフォーマンスの最適なバランスを提供します。
- WiFiおよびIoT開発者： 2.4GHzまたは5.8GHzのISMバンドで作業を行う場合、高精度で6GHzの範囲に到達できるVNA6000-Aが必要です。
- プロのRF研究室： VNA6000-Bは110dBのダイナミックレンジを備えたカスタムアーキテクチャを採用しており、フィルタの特性評価において高価なデスクトップ型VNAに代わるポータブルな選択肢となります。
NanoRFEのパフォーマンスにおける優位性
クローン品は外見こそ似ていますが、内部回路は大きく異なります。NanoRFEのデバイスは以下を提供します：
- 高アイソレーションシールド： クロストークを防ぎ、安定したノイズフロアを確保します。
- 高リニアリティミキサ： 安価なコピー品によく見られる圧縮アーティファクトを回避します。
- 公式ソフトウェアサポート： 自動データエクスポートのためのNanoVNA-QTとの互換性が保証されています。
NanoVNAモデルの比較
公式のNanoVNA V2およびV3（VNA6000）シリーズの仕様を比較し、あなたのRF研究室に最適な機器を見つけてください。
| シリーズ / モデル |
周波数 範囲 |
ダイナミック レンジ |
シールド | 主な特長 |
|---|---|---|---|---|
| NanoVNA V2シリーズ（S-A-A-2アーキテクチャ） | ||||

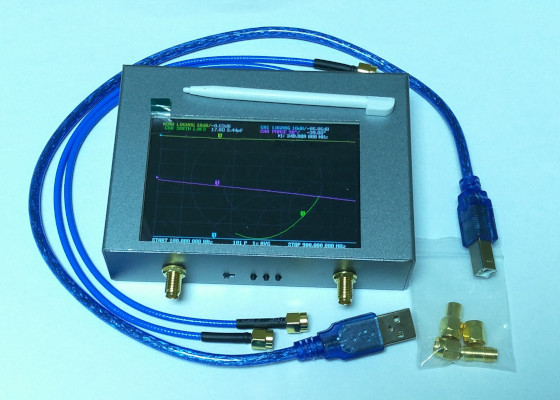

| NanoVNA V2 Plus4 | 50k - 4.4GHz | 90dB | フルメタルシールド | 標準プロフェッショナルモデル。高速USBインターフェース搭載。 |
| NanoVNA V2 Plus4 Pro | 50k - 4.4GHz | 90dB | フルメタルシールド | 調整可能なIFBW。温度安定性の向上。精密な研究室作業向けにトレースノイズを低減。 |
| NanoVNA V3シリーズ（VNA6000アーキテクチャ） | ||||
| VNA6000-A | 50k - 6GHz | 95dB | 内部・外部の |
WiFi 6および5.8GHz ISM帯域のアプリケーションに最適化。 |

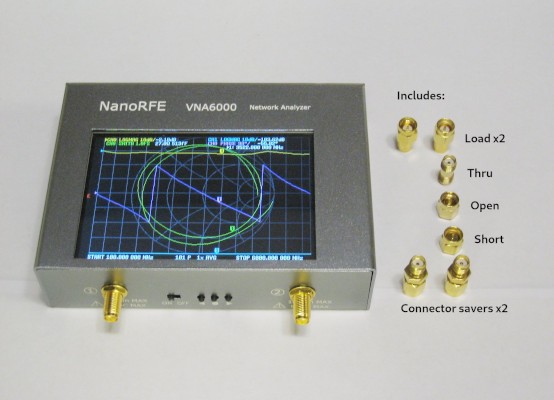

| VNA6000-B | 50k - 6GHz | 110dB | 内部・外部のEMIシールド | フラッグシップモデル： 最高クラスのダイナミックレンジ。カスタム低ノイズアーキテクチャ。プロフェッショナルな研究室レベルの性能。 |
| 一般的なNanoVNA（V1、edy555、NanoVNA-H、H4クローン） | ||||
| 一般的なNanoVNA | 300MHz 900MHz（高調波） |
~30dB | シールドなし | トレースノイズが大きく、ごく基本的なHF/VHFの調整にのみ使用可能 |
実証された精度：プロ用VNAとの比較
NanoRFEのNanoVNAシリーズは、業界標準の研究室用機器に匹敵する再現性の高い結果を提供する、唯一の低価格アナライザプラットフォームです。
高調波を使用しない精密測定
高調波を使用して周波数範囲を誇張し、ノイズが多く不正確な測定結果をもたらす従来のNanoVNAクローンとは異なり、V2 Plus4およびVNA6000は全範囲にわたって基本波の周波数を使用します。
- 90dB以上のダイナミックレンジ： 高減衰フィルタやデュプレクサを確実に測定できます。
- 温度ドリフトのキャンセル： 当社のVNA-Rアーキテクチャにより、キャリブレーションは数分ではなく数か月にわたって有効に保たれます。
- 高いトレース安定性： 一般的なクローン品と比較してトレースノイズを90%削減しました。
NanoVNAのリソースと始め方
プロフェッショナルなSOLTキャリブレーション
研究室レベルの精度を確保するため、すべてのNanoRFEデバイスはSOLT（Short、Open、Load、Through）キャリブレーションをサポートしています。すべての公式キットには高精度のSMAキャリブレーション標準が含まれています。NanoVNAをキャリブレーションすることで、ケーブルやアダプタの影響が排除され、「基準面（リファレンスプレーン）」が測定対象物（DUT）に直接移動します。
公式NanoVNAソフトウェア：VNA View
NanoVNAをUSB経由でPCまたはMacに接続すると、高度な機能のロックが解除されます。リアルタイムのデータエクスポートには公式のNanoVNA-QT（VNA View）ソフトウェアを使用し、高解像度のスイープやリモート制御にはコミュニティで人気のNanoVNA Saverをご利用ください。
NanoVNAの始め方
1. 範囲の設定： 開始（Start）および終了（Stop）周波数を定義します（例：2mアマチュア無線の場合は140MHzから150MHz）。
2. キャリブレーション： 測定前には必ずSOLTキャリブレーション（Short、Open、Load、Through）を実行してください。
3. 接続： SWRを測定するにはポート1（S11）に、フィルタ損失を測定するにはポート2（S21）にアンテナまたはデバイスを接続します。
NanoVNA よくある質問
Q: NanoVNA V2は優れたアンテナアナライザですか？
A: はい。基本的なSWRメーターとは異なり、NanoVNAは複素インピーダンス（振幅と位相）を測定するため、スミスチャートを使用してアンテナの同調がずれている理由を正確に把握することができます。
Q: NanoVNA-H（edy555）とNanoVNA V2の違いは何ですか？
A: NanoVNA-Hは従来の300MHz設計（高調波で900MHzに到達）です。NanoVNA V2（S-A-A-2）は4GHz以上をターゲットに設計された完全に新しいアーキテクチャであり、はるかに高いダイナミックレンジと優れたシールドを備えています。
NanoVNAの進化
NanoVNAプロジェクトは、2019年の初期のedy555設計から大きく進歩しました。以下は、ハードウェアの世代に関する公式のロードマップです。
第1世代（レガシー）
モデル： NanoVNA-H, H4（edy555）
周波数： 300MHz（高調波で900MHz）
ステータス： 生産終了 / 旧式
生産終了したSA612ミキサを使用。300MHz以上の精度には制限があります。
第2世代（スタンダード）
モデル： NanoVNA V2 Plus4 / Pro
周波数： 4.4GHz（基本波）
ステータス： アクティブサポート中
90dBのダイナミックレンジを持つ新しいS-A-A-2アーキテクチャ。
第3世代（次世代）
モデル： VNA6000シリーズ
周波数： 6GHz（プロフェッショナル）
ステータス： 現行フラッグシップ
携帯型のフォームファクタで研究室グレードの精度を実現。
NanoVNAの歴史
-
2019年：edy555版 NanoVNA-H
シンプルな1段SA612Aミキサアーキテクチャに基づく、初の50kHz-300MHz対応ポータブルアナライザであり、高調波で最大900MHzをカバーしました。オリジナルのNanoVNAプロジェクト（edy555）は2019年に愛好家市場に革命をもたらしましたが、現代のユーザーのRF要件は当時の初期設計を上回っています。 -
2020年：NanoRFEとNanoVNA V2（S-A-A-2）
NanoRFEは、信頼性の高い高周波測定を広く大衆に届けるために開発者によって設立されました。ADF4350シンセサイザとAD8342ミキサに基づく新しいアーキテクチャの導入により、NanoVNAの周波数範囲を3GHzに拡大し、UHF帯のSパラメータ測定が可能な初のポケットサイズ・ベクトルネットワークアナライザを提供しました。注：S-A-A-2の設計は現在広くクローン化されていますが、公式のNanoVNA V2 Plus4は、オリジナル開発者によるシールドとファームウェアの最適化を備えた唯一のバージョンであり続けています。 -
2022年：V2 Plus4 および Plus4 Pro
NanoRFEは、真の90dBダイナミックレンジに到達したV2 Plus4のリリースにより、業界における大きなブレイクスルーを達成しました。独自のスイッチドRFブリッジアーキテクチャ（VNA-R）の設計と、調整可能なIFBW（中間周波数帯域幅）の導入により、ノイズフロアを劇的に低減しました。これらのモデルは、衛星通信、デュプレクサの調整、プロのRFエンジニアリングにおけるゴールドスタンダードとなり、携帯型フォーマットで研究室グレードの精度を提供しています。 -
2024年以降：VNA6000シリーズ（次世代）
VNA6000（NanoVNA V3）は、プロフェッショナルクラスのRF機器への飛躍を象徴しています。すべてのサブモジュールのシールドに焦点を当てた完全に新しいアーキテクチャを採用し、初期設計のRFリーク問題を排除しています。これにより、50kHzから6GHzの範囲にわたり、狭帯域デバイスや高減衰フィルタの正確な測定が可能になります。フラッグシップである110dBのダイナミックレンジと内蔵の温度補償機能を備えたVNA6000は、300gの携帯型フォームファクタで研究室グレードのパフォーマンスを提供します。WiFi 6、5.8GHz ISMバンド、および高度なRF研究に最適です。
