NanoVNA-Serie von NanoRFE
Der originale NanoVNA, bis heute gebaut von dem Team, das ihn entwickelt hat.
Ein NanoVNA ist ein tragbarer vektorieller Netzwerkanalysator mit zwei Toren, Touchscreen und Akku. Er misst Betrag und Phase, daher kommen SWR, Rückflussdämpfung, Impedanz im Smith-Diagramm, Filterkurve und Kabelfehler aus einem einzigen Gerät. Der Bereich reicht von 50 kHz bis 4,4 GHz beim V2 Plus4 und von 50 kHz bis 6 GHz beim VNA6000.
- Entwickelt von den Ingenieuren hinter den Architekturen S-A-A-2 und VNA6000.
- 90 dB Dynamikbereich beim V2 Plus4, bis zu 110 dB beim VNA6000-B.
- Direktverkauf und Support durch die Entwickler, dazu Firmware- und Software-Updates.
Was ist ein NanoVNA?
Der NanoVNA misst, wie viel eines Signals von einem Bauteil reflektiert wird und wie viel durchgeht. Das ist die Aufgabe eines vektoriellen Netzwerkanalysators, und ein einziges Gerät deckt Antennenabstimmung, Filtervermessung und Fehlersuche an Kabeln ab. Weil er den Bereich durchstimmt und nicht nur eine einzelne Frequenz abliest, liefern ein Durchlauf Smith-Diagramm, komplexe Impedanz, Filterkurve und TDR-Entfernung auf einem 4-Zoll-Display.
Wichtige Anwendungen
SWR, Rückflussdämpfung und Impedanz über die Amateurfunkbänder HF, VHF und UHF sowie an WiFi- und IoT-Antennen.
Filter, Dämpfungsglieder, Verstärker und Duplexer. Der VNA6000-B hat 110 dB Dynamikbereich, genug, um das Sperrband eines schmalen Filters zu sehen.
Eine Fehlstelle in einer Koaxialleitung finden oder Länge und Verkürzungsfaktor messen, ohne Laborgerät.
Viele Funkamateure nehmen heute einen NanoVNA statt eines eigenen Antennenanalysators. Er passt in die Jackentasche und zeichnet SWR und Smith-Diagramm über das ganze Band.
Häufige Messungen mit dem NanoVNA:
- SWR & Rückflussdämpfung (Antennenabstimmung)
- Smith-Diagramm (Impedanzanpassung)
- Filtercharakterisierung (Bandpass und Notch)
- Koaxialkabelverlust (Einfügedämpfung)
- Kabellänge (mit TDR)
- Quarze und Resonatoren (Prüfung)
Welchen NanoVNA sollte ich kaufen?
- Funkamateure: der NanoVNA V2 Plus4. Er misst von 50 kHz bis 4,4 GHz auf der Grundwelle und deckt damit jedes Band ab, das man üblicherweise abstimmt; von diesem Modell verkaufen wir die meisten.
- WiFi- und IoT-Entwickler: 2,4 GHz und 5,8 GHz verlangen einen Bereich bis 6 GHz, also den VNA6000-A.
- Professionelle HF-Labore: der VNA6000-B. 110 dB Dynamikbereich bei 5,8 GHz und die Wiederholbarkeit, um einer Messung an einem schmalen Filter zu trauen.
Was bei den Klonen fehlt
Von außen sehen die Kopien gleich aus. Innen haben unsere Geräte:
- Jede HF-Stufe ist abgeschirmt, damit ein naher UKW-Sender nicht in der Messkurve landet.
- Die Mischer haben Reserve, damit ein starkes Signal sie nicht in die Kompression treibt.
- NanoVNA-QT arbeitet damit, einschließlich Datenexport und Firmware-Updates.
NanoVNA-Modelle vergleichen
Die aktuelle Serie, mit den älteren Entwürfen zum Vergleich. Die Angaben zum Dynamikbereich sind kalibrierte Messwerte; die genauen Bedingungen stehen in den Spezifikationen der jeweiligen Modellseite.
| Serie / Modell |
Frequenz- bereich |
Dynamik- bereich |
Abschirmung | Hauptmerkmale |
|---|---|---|---|---|
| NanoVNA V2-Serie (S-A-A-2-Architektur) | ||||

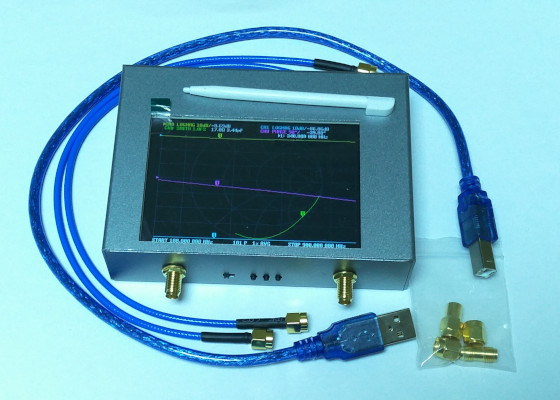

| NanoVNA V2 Plus4 | 50k - 4,4GHz | 90dB | Vollständige Metallabschirmung | Das Standardmodell mit 4,4 GHz. USB-Streaming, TDR, 4-Zoll-Touchscreen. |
| NanoVNA V2 Plus4 Pro | 50k - 4,4GHz | 90dB | Vollständige Metallabschirmung | Zusätzlich einstellbare IFBW, damit sich Quarze und schmale Filter messen lassen. Geringeres Rauschen der Messkurve als beim Plus4. |
| NanoVNA V3-Serie (VNA6000-Architektur) | ||||

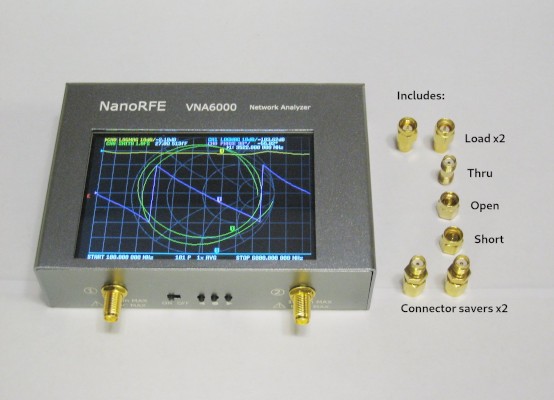

| VNA6000-A | 50k - 6GHz | 95dB | Innere & äußere |
Bereich bis 6 GHz, gedacht für WiFi 6 und das 5,8-GHz-ISM-Band. |
| VNA6000-B | 50k - 6GHz | 110dB | Innere & äußere EMI-Abschirmung | Flaggschiff. 110 dB Dynamikbereich, temperaturkompensiert, das geringste Rauschen der Messkurve, das wir bauen. |
| Generische NanoVNA-Klone (V1, NanoVNA-H, H4) | ||||
| Generischer NanoVNA | 300MHz (Grundwelle) 900MHz (Oberwellen) |
~30dB | Ungeschirmt | Ungeschirmt und rauschig. Für grobe HF- und VHF-Arbeiten brauchbar, wenn schon vorhanden. |
NanoVNA V2-Serie
Das 4,4-GHz-Modell. Antennen, Filter, Duplexer und Kabelverlust, gemessen auf der Grundwelle ab 50 kHz.
NanoVNA V2 Spezifikationen ▸
VNA6000-Serie
6 GHz und das niedrigste Grundrauschen, das wir bauen. Jedes Submodul sitzt in einer eigenen Abschirmung.
VNA6000 Spezifikationen ▸Genauigkeit, gemessen gegen Laborgeräte
Wir veröffentlichen keine eigenen Vergleichskurven. Die folgenden Kurven stammen von unabhängigen Ingenieuren, die ihren eigenen NanoVNA gegen Referenzgeräte laufen ließen:
Vergleich mit Keysight FieldFox
AE5X verglich den V2 Plus4 zwischen 1 GHz und 3 GHz mit einem Keysight FieldFox und erhielt vergleichbaren Dynamikbereich und vergleichbare Linearität.
Vergleich mit HP-8753E
DD1US verglich ihn mit einem HP-8753E. Die Kurven im Smith-Diagramm verlaufen fast deckungsgleich.
Keine Oberwellen
Die V1-NanoVNAs und die Klone, die sie nachbauen, erreichen 900 MHz über Oberwellen eines 300-MHz-Signals. Die Kurve verrauscht schon lange vorher, und darüber sind die Werte nicht belastbar. V2 Plus4 und VNA6000 messen über den gesamten Bereich auf der Grundwelle.
- 90 dB Dynamikbereich oder mehr beim V2 Plus4, genug, um eine tiefe Kerbe in einem Duplexer zu sehen.
- Die Temperaturkompensation von VNA-R hält eine Kalibrierung über Monate. Andere günstige VNAs verlieren sie in unter einer Stunde.
- Das Rauschen der Messkurve liegt rund 90 % unter dem der generischen Klone.
NanoVNA-Ressourcen & Erste Schritte
Für Einsteiger
Professionelle SOLT-Kalibrierung
Das SOLT-Kalibrierkit (Short, Open, Load, Through) im Lieferumfang verwendet echte SMA-Normale, und jedes Gerät wird vor dem Versand von den ursprünglichen Entwicklern geprüft. Kalibriert man am Ende des Messkabels, wandert die Bezugsebene an den Anschluss des Messobjekts; Verlust und elektrische Länge des Kabels werden damit herausgerechnet.
Offizielle NanoVNA-Software: VNA View
Den NanoVNA per USB an einen PC oder Mac anschließen. NanoVNA-QT, auch bekannt als VNA View, ist der offizielle Client: Live-Messkurven, hochauflösende Sweeps, Fernsteuerung und Datenexport. NanoVNA Saver von Rune Broberg ist in der Anwendergemeinde beliebt und setzt auch Sweeps mit mehr als 10.000 Punkten zusammen.
Erste Schritte mit dem NanoVNA
- Bereich einstellen. Start- und Stoppfrequenz, zum Beispiel 140 bis 150 MHz für das 2-m-Band.
- Kalibrieren. Vollständiges SOLT, im gerade eingestellten Bereich. Wird der Bereich später geändert, erneut kalibrieren.
- Anschließen. Antennen kommen an Tor 1 (S11). Für den Filterverlust das Eingangssignal an Tor 1 legen und den Ausgang an Tor 2 (S21) ablesen.
Häufig gestellte Fragen zum NanoVNA
Was ist ein NanoVNA?
Ein tragbarer vektorieller Netzwerkanalysator. Er misst Betrag und Phase über einen durchgestimmten Bereich, daher kommen SWR, Rückflussdämpfung, komplexe Impedanz und Transmission aus demselben Gerät.
Ist der NanoVNA V2 ein guter Antennenanalysator?
Ja, und es ist das Modell, das die meisten Funkamateure für Antennenarbeit kaufen. Er stimmt das ganze Band durch und zeichnet die Anpassung, sodass man sieht, wo die Antenne in Resonanz liegt und wie breit die Kerbe ist, ohne das Funkgerät senden zu müssen.
Welcher NanoVNA ist für den Amateurfunk am besten geeignet?
Der V2 Plus4. 50 kHz bis 4,4 GHz deckt jedes Amateurfunkband bis 70 cm ab.
Welchen Frequenzbereich hat der NanoVNA?
50 kHz bis 4,4 GHz beim V2 Plus4 und Plus4 Pro, 50 kHz bis 6 GHz bei der VNA6000-Serie.
Worin unterscheiden sich NanoVNA-H und NanoVNA V2?
Der H ist ein 300-MHz-Entwurf, der 900 MHz über Oberwellen erreicht; wir haben den Verkauf 2020 eingestellt. Der V2 (S-A-A-2) ist ein eigener Entwurf, mit Abschirmung und einem Empfänger, der für 4 GHz ausgelegt ist.
Wer baut heute den offiziellen NanoVNA?
NanoRFE, die Gruppe, die die ursprünglichen NanoVNA-Entwickler 2020 mit einem Team von HF-Hardware-Ingenieuren gegründet haben. V2 Plus4, Plus4 Pro und VNA6000 kommen alle aus diesem Team.
Wo kann ich einen originalen NanoVNA kaufen?
Direkt bei uns im offiziellen Shop oder über einen autorisierten Händler.
Hardware-Generationen
Drei Generationen Hardware, und wofür jede noch taugt.
Generation 1 (Altbestand)
Modelle: NanoVNA-H, H4 (edy555)
Frequenz: 300 MHz (900 MHz über Oberwellen)
Status: Eingestellt / überholt
SA612-Mischer, seit Langem abgekündigt. Oberhalb von 300 MHz lässt die Genauigkeit nach.
Generation 2 (Standard)
Modelle: NanoVNA V2 Plus4 / Pro
Frequenz: 4,4 GHz (Grundwelle)
Status: Wird weiter unterstützt
S-A-A-2-Architektur, 90 dB Dynamikbereich.
Generation 3 (neueste Generation)
Modelle: VNA6000-Serie
Frequenz: 6 GHz (Profi)
Status: Aktuelles Flaggschiff
110 dB beim B-Modell, in einem 300-g-Gehäuse.
Zeitleiste
-
2019: Der edy555 NanoVNA-H
Der erste NanoVNA war ein Analysator von 50 kHz bis 300 MHz, aufgebaut um eine einzelne Mischerstufe mit SA612A, die über Oberwellen bis 900 MHz reichte. edy555, ein Funkamateur in Japan, entwarf ihn, nachdem zwei Funkamateure aus Texas die Idee diskutiert hatten. Er schrieb die Firmware, die das Gerät brauchbar machte, und stellte die ersten Bausätze zusammen, alles Open Source. Wegen der offenen Lizenz wurden H, H4 und F in großen Stückzahlen gefertigt, und deshalb sind so viele noch in Betrieb. Von daher kommt auch der Ruf, rauschig zu sein: Mischung auf Oberwellen, ein Audiocodec als Detektor, und nichts, was den HF-Pfad abschirmt. -
2020: NanoRFE & der NanoVNA V2 (S-A-A-2)
Der V1 hatte keine Reserve mehr, also war die zweite Generation ein neuer Entwurf. NanoRFE wurde gegründet, um das Projekt weiterzuführen: die ursprünglichen NanoVNA-Entwickler zusammen mit einer Gruppe von HF-Hardware-Ingenieuren, die der Ansicht waren, Messungen in diesen Frequenzbereichen dürften nicht vierstellig kosten. Das Ergebnis war der NanoVNA V2 (S-A-A-2), der keine Schaltung mit dem V1 teilt: ein ADF4350-Synthesizer und ein AD8342-Mischer, Messung auf der Grundwelle bis 3 GHz.
Anmerkung zu Klonen: Der V2.2-Entwurf wurde als Open Source veröffentlicht, und Klonhersteller griffen ihn innerhalb von Monaten auf, ließen dabei meist die Abschirmung weg und setzten billigere Bauteile ein. Da wir nicht beeinflussen können, was eine fremde Kopie messen wird, sind spätere NanoRFE-Entwürfe proprietär. Der V2 Plus4 trägt die Abschirmung, die Kalibrierung und die Firmware-Arbeit des ursprünglichen Teams. -
2022: V2 Plus4 & Plus4 Pro
Der V2 Plus4 war das Modell, das 90 dB kalibrierten Dynamikbereich erreichte. Dafür brauchte es die proprietäre geschaltete HF-Brücke VNA-R und eine einstellbare Zwischenfrequenzbandbreite, beide mit dem Ziel, das Grundrauschen zu senken. Satellitenarbeit und Duplexer-Abstimmung, für die früher ein Laborgerät nötig war, wurden auf einem Gerät möglich, das in eine Hand passt. -
2024+: Die VNA6000-Serie (neueste Generation)
Der VNA6000 (NanoVNA V3) ist eine neue Architektur und keine Weiterentwicklung des V2; jedes Submodul sitzt in einer eigenen Abschirmung. Diese Abschirmung macht schmalbandige Bauteile und Filter mit hoher Sperrdämpfung von 50 kHz bis 6 GHz messbar. Das B-Modell erreicht 110 dB mit eingebauter Temperaturkompensation, bei 300 g. Gekauft werden sie überwiegend für WiFi 6, das 5,8-GHz-ISM-Band und HF-Forschung.
