NanoVNA Serie door NanoRFE
De originele, hoogwaardige NanoVNA serie ontworpen door NanoRFE.
Of u nu een radioamateur-antenne afstemt, WiFi 6-filters ontwerpt of RF-onderzoek in het laboratorium uitvoert, onze draagbare Vector Network Analyzers bieden professionele nauwkeurigheid van 50kHz tot 6GHz.
- Officiële Hardware: Originele S-A-A-2 en VNA6000 architecturen.
- Superieur Bereik: Precisiemetingen tot 6GHz met een dynamisch bereik van 110dB.
- Wereldwijd Vertrouwd: De industriestandaard voor zowel hobbyisten als RF-ingenieurs.
Wat is een NanoVNA?
De NanoVNA is een compacte, draagbare Vector Network Analyzer. In tegenstelling tot een simpele SWR-analyzer meet hij zowel de amplitude als de fase van RF-signalen, waardoor u Smith-diagrammen kunt bekijken, filterverliezen kunt meten en complexe antennesystemen kunt afstemmen van 50kHz tot 4GHz of 6GHz (afhankelijk van het model).
Belangrijkste Toepassingen
Meet SWR, Return Loss en Impedantie voor zendamateurs, WiFi en IoT-toepassingen.
Karakteriseer banddoorlaatfilters, verzwakkers en versterkers met een dynamisch bereik tot 110dB.
Lokaliseer kabelfouten en meet kabellengte/verkortingsfactor met nauwkeurige TDR-functies.
De NanoVNA is dankzij zijn draagbaarheid en Smith-diagram functionaliteit uitgegroeid tot de populairste antenne-analyzer voor zendamateurs.
Veelvoorkomende Metingen met de NanoVNA:
- SWR & Return Loss (Antenne afstemmen)
- Smith-diagram (Impedantie-aanpassing)
- Filterkarakterisering (Banddoorlaat/Sperfilter)
- Coaxkabelverlies (Invoegingsdemping)
- Kabellengte (via TDR)
- Kristal/Resonator testen
Welke NanoVNA moet ik kopen?
- De Radioamateur: Als u HF-, VHF- of UHF-antennes afstemt, is de NanoVNA V2 Plus4 de gouden standaard. Het biedt de beste balans tussen prijs en prestaties voor SWR- en Smith-diagram analyses.
- De WiFi & IoT Ontwikkelaar: Voor degenen die werken in de 2,4GHz of 5,8GHz ISM-banden is de VNA6000-A vereist om met hoge nauwkeurigheid het 6GHz-bereik te behalen.
- Het Professionele RF Lab: De VNA6000-B beschikt over een op maat gemaakte architectuur met een dynamisch bereik van 110dB, wat het een draagbaar alternatief maakt voor dure desktop-VNA's voor filterkarakterisering.
Het Prestatievoordeel van NanoRFE
Hoewel klonen er van buiten hetzelfde uitzien, zijn de interne circuits totaal anders. NanoRFE-apparaten bieden:
- Hoogwaardige Afscherming: Voorkomt overspraak en zorgt voor een stabiele ruisvloer.
- Hoge-lineariteit Mixers: Voorkomt compressie-artefacten die vaak voorkomen bij goedkope kopieën.
- Officiële Software-ondersteuning: Gegarandeerde compatibiliteit met NanoVNA-QT voor geautomatiseerde data-export.
Vergelijk NanoVNA Modellen
Vergelijk de specificaties van de officiële NanoVNA V2- en V3- (VNA6000) series om het juiste instrument voor uw RF-lab te vinden.
| Serie / Model |
Frequentie- bereik |
Dynamisch Bereik |
Afscherming | Belangrijkste Kenmerken |
|---|---|---|---|---|
| NanoVNA V2 Serie (S-A-A-2 Architectuur) | ||||
| NanoVNA V2 Plus4 | 50k - 4.4GHz | 90dB | Volledig metalen afscherming | Standaard professioneel model; snelle USB-interface. |
| NanoVNA V2 Plus4 Pro | 50k - 4.4GHz | 90dB | Volledig metalen afscherming | Aanpasbare IFBW; verbeterde temperatuurstabiliteit; verminderde trace-ruis voor precisiewerk in het lab. |
| NanoVNA V3 Serie (VNA6000 Architectuur) | ||||
| VNA6000-A | 50k - 6GHz | 95dB | Interne & externe |
Geoptimaliseerd voor toepassingen in WiFi 6 en de 5,8GHz ISM-band. |
| VNA6000-B | 50k - 6GHz | 110dB | Interne & externe EMI-afscherming | Vlaggenschip Model: Hoogste dynamische bereik; op maat gemaakte ruisarme architectuur; professionele laboratoriumprestaties. |
| Generieke NanoVNA (V1, verouderde edy555, NanoVNA-H, H4 Klonen) | ||||
| Generieke NanoVNA | 300MHz (fundamenteel) 900MHz (harmonischen) |
~30dB | Niet afgeschermd | Hoge trace-ruis, bruikbaar voor zeer basis HF/VHF-afstemming |

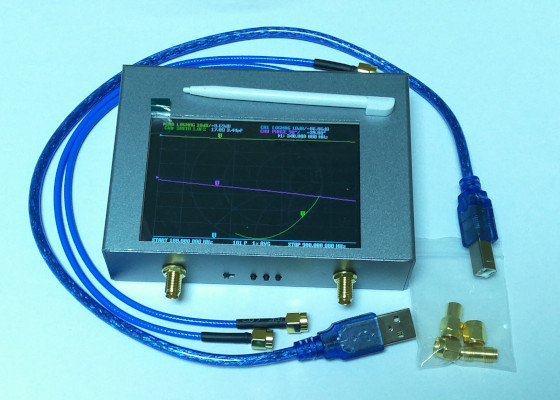

NanoVNA V2 Serie
De industriestandaard 4,4GHz analyzer. Perfect voor het afstemmen van antennes, en het meten van filters en duplexers.
NanoVNA V2 Technische Specificaties ▸

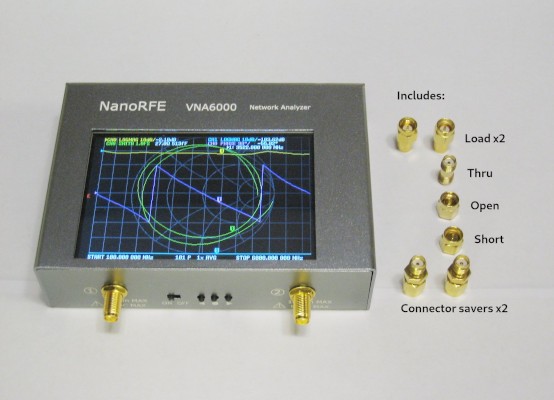

VNA6000 Serie
Architectuur van de volgende generatie met lagere trace-ruis en een hoog dynamisch bereik tot 6GHz.
VNA6000 Technische Specificaties ▸Bewezen Nauwkeurigheid: Professionele VNA-vergelijkingen
De NanoVNA-serie van NanoRFE is het enige goedkope analyzer-platform dat herhaalbare resultaten levert die vergelijkbaar zijn met industriestandaard laboratoriuminstrumenten.
vs. Keysight FieldFox
Onafhankelijke tests door AE5X tonen professioneel dynamisch bereik en lineariteit aan van 1GHz tot 3GHz.
Precisiemetingen Zonder Harmonischen
In tegenstelling tot verouderde NanoVNA-klonen die harmonischen gebruiken om hun frequentiebereik te overdrijven (wat leidt tot luidruchtige en vaak onjuiste metingen), gebruiken de V2 Plus4 en VNA6000 fundamentele frequenties over hun gehele bereik.
- 90dB+ Dynamisch Bereik: Meet met vertrouwen filters met hoge onderdrukking en duplexers.
- Compensatie van Temperatuurafwijking: Onze VNA-R architectuur zorgt ervoor dat uw kalibratie maandenlang geldig blijft, niet slechts minuten.
- Hoge Trace-stabiliteit: Bereik 90% minder trace-ruis dan generieke varianten.
NanoVNA Hulpmiddelen & Aan de Slag
Voor Beginners
Professionele SOLT-kalibratie
Om nauwkeurigheid van laboratoriumkwaliteit te garanderen, ondersteunen alle NanoRFE-apparaten SOLT (Short, Open, Load, Through) kalibratie. Elke officiële set bevat precisie SMA-kalibratiestandaarden. Het kalibreren van uw NanoVNA verwijdert de effecten van kabels en adapters, waardoor het "referentievlak" direct naar uw te testen apparaat (DUT) wordt verplaatst.
Officiële NanoVNA Software: VNA View
Sluit uw NanoVNA aan op uw PC of Mac via USB om geavanceerde functies te ontgrendelen. Gebruik de officiële NanoVNA-QT (VNA View) software voor real-time data-export, of de community-favoriet NanoVNA Saver voor sweeps in hoge resolutie en bediening op afstand.
Aan de Slag met uw NanoVNA
1. Bereik Instellen: Definieer uw Start- en Stop-frequenties (bijv. 140MHz tot 150MHz voor 2m zendamateurs).
2. Kalibreren: Voer altijd een SOLT-kalibratie (Short, Open, Load, Through) uit voordat u gaat meten.
3. Aansluiten: Sluit uw antenne of apparaat aan op Poort 1 (S11) om SWR te meten of Poort 2 (S21) voor filterverlies.
NanoVNA Veelgestelde Vragen
V: Is de NanoVNA V2 een goede antenne-analyzer?
A: Ja. In tegenstelling tot simpele SWR-meters meet de NanoVNA de complexe impedantie (amplitude en fase), waardoor u met behulp van een Smith-diagram exact kunt zien waarom een antenne niet goed is afgestemd.
V: Wat is het verschil tussen NanoVNA-H (edy555) en NanoVNA V2?
A: De NanoVNA-H is een verouderd 300MHz-ontwerp (tot 900MHz met harmonischen). De NanoVNA V2 (S-A-A-2) is een volledig nieuwe architectuur ontworpen voor 4GHz+ met een aanzienlijk hoger dynamisch bereik en betere afscherming.
De Evolutie van de NanoVNA
Het NanoVNA-project is veel verder geëvolueerd dan het oorspronkelijke edy555-ontwerp uit 2019. Hieronder vindt u de officiële roadmap van de hardwaregeneraties.
Generatie 1 (Verouderd)
Modellen: NanoVNA-H, H4 (edy555)
Frequentie: 300MHz (900MHz harmonischen)
Status: Uit productie / Verouderd
Gebruikt SA612-mixers die uit productie zijn. Beperkte nauwkeurigheid boven de 300MHz.
Generatie 2 (Standaard)
Modellen: NanoVNA V2 Plus4 / Pro
Frequentie: 4,4GHz (Fundamenteel)
Status: Actief Ondersteund
Nieuwe S-A-A-2 architectuur met een dynamisch bereik van 90dB.
Generatie 3 (Next-Gen)
Modellen: VNA6000 Serie
Frequentie: 6GHz (Professioneel)
Status: Huidig Vlaggenschip
Nauwkeurigheid van laboratoriumkwaliteit in een draagbaar formaat.
NanoVNA Geschiedenis
-
2019: De edy555 NanoVNA-H
De eerste draagbare 50kHz-300MHz analyzer gebaseerd op een simpele 1-traps SA612A mixer architectuur, met harmonischen die tot 900MHz reiken. Hoewel het originele NanoVNA-project (edy555) in 2019 een revolutie teweegbracht in de hobbymarkt, zijn de RF-eisen van moderne gebruikers deze vroege ontwerpen ontgroeid. -
2020: NanoRFE & de NanoVNA V2 (S-A-A-2)
NanoRFE werd opgericht door de ontwikkelaars om betrouwbare hoogfrequente metingen voor het grote publiek toegankelijk te maken. Door de introductie van een nieuwe architectuur gebaseerd op de ADF4350-synthesizer en AD8342-mixer, hebben we het frequentiebereik van de NanoVNA uitgebreid naar 3GHz, wat resulteerde in de eerste zakformaat Vector Network Analyzer die in staat is tot UHF S-parameter metingen. Let op: Hoewel het S-A-A-2 ontwerp nu veelvuldig wordt gekloond, blijft de officiële NanoVNA V2 Plus4 de enige versie met de afscherming en firmware-optimalisaties van de oorspronkelijke ontwikkelaars. -
2022: De V2 Plus4 & Plus4 Pro
NanoRFE bereikte een grote industriële doorbraak met de release van de V2 Plus4, waarmee een echt dynamisch bereik van 90dB werd bereikt. Door het ontwerpen van een gepatenteerde geschakelde RF-brug architectuur (VNA-R) en het introduceren van een aanpasbare IFBW (Intermediate Frequency Bandwidth), hebben we de ruisvloer drastisch verlaagd. Deze modellen werden de gouden standaard voor satellietcommunicatie, het afstemmen van duplexers en professionele RF-techniek, en bieden precisie van labkwaliteit in een draagbaar formaat. -
2024+: De VNA6000 Serie (Next Gen)
De VNA6000 (NanoVNA V3) vertegenwoordigt een sprong naar professionele RF-instrumentatie. Met een compleet nieuwe architectuur en een focus op de afscherming van elke sub-module, elimineert het de RF-lekkageproblemen van eerdere ontwerpen. Dit maakt nauwkeurige metingen mogelijk van smalbandige apparaten en high-rejection filters over een bereik van 50kHz tot 6GHz. Met een toonaangevend dynamisch bereik van 110dB en ingebouwde temperatuurcompensatie, levert de VNA6000 laboratoriumkwaliteit prestaties in een handzame vorm van 300 gram. Ideaal voor WiFi 6, de 5,8GHz ISM-band en geavanceerd RF-onderzoek.
