NanoVNA V2
NanoVNA V2 (S-A-A-2) è un analizzatore di rete vettoriale a 4GHz a basso costo sviluppato da HCXQS in collaborazione con OwOComm. L'hardware V2 è un nuovo design da zero e non si basa sul primo design V1 di edy555. Rispetto ai precedenti modelli di analizzatori di rete, NanoVNA V2 non utilizza armoniche per le misurazioni e raggiunge una maggiore ripetibilità delle misurazioni.
NanoVNA V2 Plus4 è l'ultima versione con una gamma dinamica di 90dB. Può essere utilizzato per analizzare antenne, filtri, duplexer e amplificatori. L'ampia gamma di frequenze copre tutte le comuni bande cellulari e Wi-Fi, nonché le bande dei radioamatori HF VHF UHF.
Indice
Caratteristiche:
- Minore deriva di temperatura - le ultime versioni di NanoVNA V2 includono una calibrazione interna automatica che corregge gli errori di deriva
- 90dB di gamma dinamica elevata - NanoVNA V2 Plus4 aggiunge una migliore schermatura, ottiene risultati simili ai VNA professionali e consente di misurare i duplexer.
- Esportazione parametri S; parametri kit di calibrazione personalizzati & metodi di calibrazione avanzati (utilizzando il software NanoVNA-QT)
- TDR (riflettometria nel dominio del tempo) consente di misurare la lunghezza del cavo e le discontinuità
- Touch screen da 4 pollici - può essere utilizzato da solo o con il PC (utilizzando il software NanoVNA-QT o NanoVNA-Saver)
Dove acquistare
Negozi ufficiali
Luoghi sicuri per acquistare un NanoVNA V2 originale:
- Negozio ufficiale a Tindie (in tutto il mondo)
- Negozio ufficiale a Taobao (Cina continentale)
A partire da 2023 ci sono molti cloni di una versione hardware NanoVNA obsoleta venduta con vari nomi, molti dei quali non soddisfano le specifiche e sono molto rumorosi a causa dell'utilizzo di parti errate o di qualità inferiore. Alcuni utenti hanno anche segnalato incompatibilità software/firmware. Guarda i negozi ufficiali sopra e cerca le versioni di NanoVNA V2 Plus4 solo per evitare di ottenere un cattivo clone. Vedi anche Domande frequenti | Come evitare un cattivo clone.
Confronti di misura
Abbiamo testato alcuni cloni del design V2 NanoVNA, alcuni con specifiche più elevate rispetto all'originale. I cloni si basano su progetti precedenti destinati a 1 GHz o 3 GHz e alcuni cloni hanno cercato di estendere la gamma di frequenza utilizzando le armoniche senza comprendere il design, sostituendo al contempo parti di qualità inferiore per ridurre i costi. Quello che abbiamo visto è stato un peggioramento del rumore, un errore di non linearità e problemi di deriva della temperatura.
Ecco il rumore di traccia S11 rispetto alle versioni originali S-A-A-2 (NanoVNA V2.2) e Plus/Plus4. Le prestazioni iniziano a peggiorare prima dei 2GHz e non avrebbero superato le nostre procedure di controllo qualità standard per la prima versione V2.2 a 3GHz.
Nota: i grafici sopra non sono calibrati per mostrare la quantità di rumore dei dati grezzi dall'hardware.

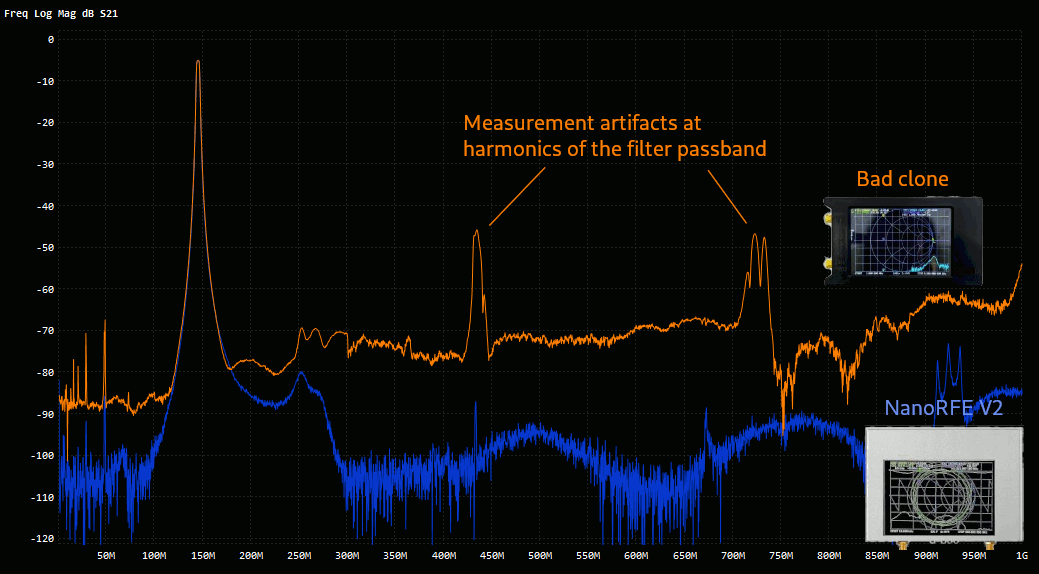

Alcuni cloni usano le armoniche per esagerare la gamma di frequenza, il che fornisce misurazioni errate perché il forte segnale fondamentale al ricevitore crea falsi segnali alla frequenza armonica, dando l'impressione della tenuta della calibrazione ma restituendo un aspetto non fisico risultati. Questi cloni di solito vengono forniti in un involucro di plastica per risparmiare sui costi.
I seguenti negozi hanno venduto almeno un clone difettoso.
- Banggood
- Eleshop
- R&L electronics: sta ancora vendendo cloni nonostante gli sia stato chiesto di non farlo dagli sviluppatori originali
Nota: Hugen/Zeenko sta ancora vendendo progetti basati su S-A-A-2/NanoVNA V2 senza autorizzazione e in violazione della nostra licenza non commerciale, nonostante le ripetute richieste degli sviluppatori originali di non farlo. Riconsidera la possibilità di supportare questo fornitore.
Confronti con VNA professionali
Molti utenti hanno confrontato il NanoVNA V2 Plus4 con strumenti professionali. Quando si utilizzano gli stessi kit di calibrazione e fino al limite della gamma dinamica, i dati misurati e il grafico di Smith corrispondono bene. Alcune differenze sono visibili quando la gamma dinamica si avvicina e il rumore diventa evidente.
Ecco un post sul blog di AE5X che lo confronta con un FieldFox:
https://ae5x.blogspot.com/2021/07/1-to-4-ghz-nanovna-2-plus4-vs-keysight.html
Confronto con HP-8753E:
https://www.dd1us.de/Downloads/Brief comparison of NanoVNA V2 with a professional VNA HP-8753E.pdf
Per avere un'idea del tipo di rumore di misura ottenibile, ecco alcuni esempi di misurazioni di un filtro SAW in cascata e un amplificatore di potenza realizzati utilizzando un NanoVNA V2 Plus4 (fare clic sulle immagini per visualizzarle a schermo intero):
Nota che è necessaria una certa media per portare il NanoVNA V2 Plus4 a una gamma dinamica vicina a 100 dB.
Gruppi di utenti / Forum
Forum di discussione
https://groups.io/g/NanoVNAV2
Facebook
https://www.facebook.com/nanovnav2/
Specifiche
Le specifiche seguenti si applicano solo ai dispositivi NanoVNA prodotti da HCXQS o NanoRFE. Fai attenzione ai cloni che utilizzano parti di qualità inferiore o recuperate.
Parametro |
Versione da tavola |
Specifica |
Condizioni |
Intervallo di frequenze |
V2_2, V2 Plus |
50kHz - 3GHz |
- |
V2 Plus4, |
50kHz – 4.4GHz |
- |
|
Risoluzione di frequenza |
All |
0.01MHz |
- |
Gamma dinamica del sistema |
V2_2, V2 Plus |
70dB |
1GHz |
60dB |
3GHz |
||
V2 Plus4 |
90dB |
1GHz |
|
80dB |
3GHz |
||
V2 Plus4 Pro |
90dB |
1GHz |
|
80dB |
3GHz |
||
S11 rumore di fondo |
All |
-50dB |
f < 1.5GHz |
-40dB |
f < 3GHz |
||
Sweep punti |
V2 Plus4 |
1 – 1024 punti (con software NanoVNA-QT). Sono possibili più punti (fino a 65535) a seconda delle prestazioni del tuo PC. Nota: attenzione ai cloni che interpolano la calibrazione per estendere il numero di punti di scansione sul dispositivo oltre i 201 punti, compromettendo la precisione, soprattutto quando si utilizzano cavi di prova. |
- |
Passa il tempo |
V2 Plus4 |
0.25s |
Impostazioni di scansione predefinite |
V2 Plus4 Pro |
0.16s |
Impostazioni di scansione predefinite |
|
Alimentazione elettrica |
All |
USB, 4.6V – 5.5V |
- |
Corrente di alimentazione |
All |
500mA typ |
No charging |
Corrente della batteria, carica |
All |
1.2A typ |
- |
Capacità della batteria |
V2 Plus4, |
3200mAh |
- |
Temperatura ambiente di funzionamento |
All |
0℃ - 45℃ * |
* in base alla progettazione, non testato in produzione |
Temperatura ambiente durante la carica della batteria |
All |
10℃ - 45℃ |
- |
Nota: NanoVNA V2 Plus4 Pro ora consente di misurare i cristalli tramite un'impostazione di larghezza di banda regolabile. Tutte le altre versioni hardware non possono misurare i cristalli a causa della rapida commutazione del segnale di test.
Utilizzo di base
Nozioni di base su VNA
Un VNA (Vector Network Analyzer) misura la potenza riflessa e trasmessa dipendente dalla frequenza di una rete ad alta frequenza (rete RF).
Il NanoVNA misura quanto segue:
- Coefficiente di riflessione: S11
- Coefficiente di trasmissione: S21
- Perdita di rendimento
- Perdita di inserzione
- Impedenza complessa
- Resistenza
- Reattanza
- SWR
Componenti richiesti
Per utilizzare il NanoVNA per misurazioni su una porta (ad es. impedenza dell'antenna), avrai bisogno di quanto segue:
- Unità principale NanoVNA
- Cavo SMA, maschio-maschio
- Standard di calibrazione: Short, Open e Load
Esecuzione delle misurazioni
Il funzionamento di base e la struttura del menu di V2 sono molto simili al NanoVNA originale.
- Configura la gamma di frequenza di misurazione:
Seleziona STIMULUS > START e STIMULUS > STOP.
- Calibrazione:
- Entra nel menu CAL e collega un cavo SMA maschio-maschio alla porta 1 del NanoVNA.
- Collegare lo standard OPEN all'estremità del cavo e selezionare "OPEN". Attendi l'evidenziazione del menu.
- Collega lo standard SHORT all'estremità del cavo e seleziona "SHORT". Attendi l'evidenziazione del menu.
- Collegare lo standard LOAD all'estremità del cavo e selezionare "LOAD". Attendi l'evidenziazione del menu.
- Seleziona "APPLY". La calibrazione dovrebbe ora essere attiva e puoi iniziare a eseguire le misurazioni.
- Nota: su NanoVNA V2 Plus4 e hardware successivo, la calibrazione dell'isolamento viene eseguita automaticamente durante le fasi OPEN e LOAD e non esiste una fase di calibrazione ISOLATION separata.
Documentazione
Manuali utente
Manuale utente per tutte le versioni di NanoVNA V2
V2 Plus4 Manuale utente di NC4BR
Mappe dei menu
Mappa dei menu per tutte le versioni di NanoVNA V2
Mappa dei menu V2 Plus4 di NC4BR
Download del firmware
Per le versioni del firmware, vai alla pagina delle versioni hardware che elenca le build di firmware stabili più recenti per ciascuna variante hardware NanoVNA.
Le fonti del firmware sono su https://github.com/nanovna-v2/NanoVNA2-firmware
Software
Vedere Download di software.
Schemi e layout PCB
Gli schemi e i file di layout PCB della versione V2.2 sono disponibili qui:
https://github.com/nanovna-v2/NanoVNA2
Il design NanoVNA V2 è concesso in licenza in base a CC-BY-NC-SA ed è vietato l'uso commerciale senza un'autorizzazione specifica. È necessario ottenere un'autorizzazione scritta specifica ogni 3 mesi per vendere hardware utilizzando questo design.
I progetti V2.3 e V2.4 sono riservati e proprietari e il reverse engineering è vietato.
