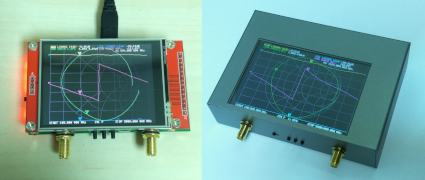

NanoVNA V2について
NanoVNA V2はHCXQSとOwOCommに共同開発された平価な3GHz T/Rベクトルネットワークアナライザーです。V2ハードウェアはゼロから新しいの設計であり、edy555さんによるオリジナルのNanoVNAに基づいていません。オリジナルのNanoVNAと比べて、V2は測定に高調波を使用せず、より高いダイナミックレンジを実現します。
どこで買う
HCXQSはS-A-A-2 (NanoVNA V2) の公式メーカーであり、開発チームをサポートする唯一のメーカーです。
パフォーマンスの悪いクローンを回避するには：
V2Plus4バージョンのみを探してください。
他はすべてクローンです！
公式ストア：
OwOCommはV2デバイスを製造しませんから、直接のテクニカルサポートを提供していないことにご注意ください。上記のサポートフォーラムを利用するか、Tindieページの[Contact Seller]をクリックしてください。
重要：Zeenkoは、S-A-A-2ベースのデザインを許可なく販売しており、非営利ライセンスに違反しており、仕様が誇張されています。LiteVNAは、S-A-A-2のデザインを許可なく複製し、仕様を誇張した違法な製品です。

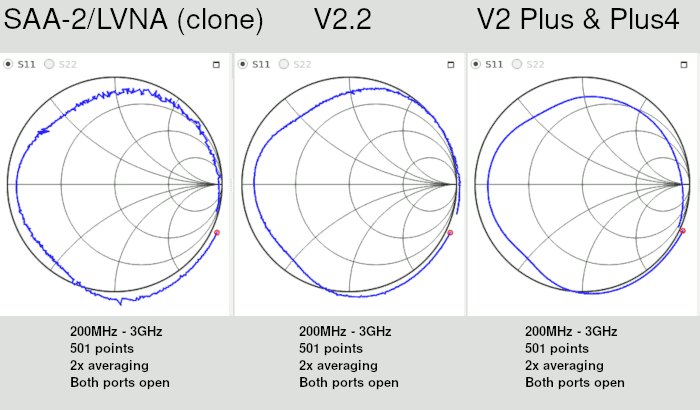

ノイズ比較
S-A-A-2設計のクローンをいくつかテストしましたが、中にはオリジナルより高いスペックを謳っているものもありました。初期のS-A-A-2（Plus4ではない）は3GHz専用に設計されており、多くの人がコスト削減や周波数範囲を広げるために部品を代用しようとしましたが、設計のボトルネックを理解しないまま、結果として高い測定ノイズ、非直線性誤差、温度ドリフトの問題が発生しました。
ここでは、典型的なクローンの性能を、オリジナルのS-A-A-2およびPlus/Plus4バージョンと比較しています。ご覧のように、性能は2GHzの手前から低下し始め、当社の標準的なQC手順には合格しなかったと思われます。
精度の比較
https://ae5x.blogspot.com/2021/07/1-to-4-ghz-nanovna-2-plus4-vs-keysight.html https://imsaiblog.blogspot.com/2022/01/litevna.html
測定例
仕様
パラメータ |
バージョン |
仕様 |
条件 |
周波数範囲 |
V2_2, V2 Plus |
50kHz - 3GHz |
- |
V2 Plus4, |
50kHz – 4.4GHz |
- |
|
S21ダイナミックレンジ |
V2_2, V2 Plus |
70dB |
f < 1.5GHz |
60dB |
f < 3GHz |
||
V2 Plus4 |
90dB |
f < 1GHz |
|
80dB |
f < 3GHz |
||
V2 Plus4 Pro |
90dB |
f < 1GHz |
|
80dB |
f < 3GHz |
||
S11ノイズフロア |
全て |
-50dB |
f < 1.5GHz |
-40dB |
f < 3GHz |
||
掃引速度： |
V2_2 |
毎秒 100 ポイント |
f >= 140MHz |
毎秒 80 ポイント |
f < 140MHz |
||
V2 Plus |
毎秒 200 ポイント |
f >= 140MHz |
|
毎秒 100 ポイント |
f < 140MHz |
||
V2 Plus4 |
毎秒 400 ポイント |
f >= 140MHz |
|
毎秒 200 ポイント |
f < 140MHz |
||
V2 Plus4 Pro |
毎秒 600 ポイント |
BW=10kHz |
|
最大スイープポイント（デバイス上） |
全て |
201 |
- |
最大掃引ポイント（USB） |
全て |
1024 |
- |
電源 |
全て |
USB, 4.6V – 5.5V |
- |
供給電流 |
全て |
350mA typ, 400mA max |
充電していません |
バッテリー電流、充電 |
全て |
1.2A typ |
- |
電池 |
V2_2, V2 Plus |
無 |
- |
V2 Plus4, |
3200mAh |
- |
|
動作周囲温度 |
全て |
0℃ - 45℃ * |
* 設計によるものであり、本番環境ではテストされていません |
バッテリー充電中の周囲温度 |
全て |
10℃ - 45℃ |
- |
DD1USによるNanoVNA V2とHP-8753Eの精度比較
基本的な使い方
VNAの基本
VNA（Vector Network Analyzer）は、高周波ネットワーク（RFネットワーク）の周波数依存の反射および送信電力を測定します。
NanoVNA V2はこちらを測定します：
- 反射係数：S11
- 透過係数：S21
- 反射減衰量
- 挿入損失
- 複素インピーダンス
- 抵抗
- リアクタンス
- SWR
NanoVNA V2を1ポート測定(アンテナインピーダンスなど)に使用するには、こちらのアイテムが必要です：
- NanoVNA V2本体
- SMAケーブル、オス-オス
- 校正標準：ショート、オープン、ロード
測定の実行
NanoVNA V2の基本的な操作とメニュー構造は、元のNanoVNAと同じです。
- 測定周波数範囲を構成します。
STIMULUS > STARTおよびSTIMULUS > STOPを選択します。
- 校正する：
- CALメニューに入り、SMAオス-オスケーブルをVNAのポート1に接続します。
- OPEN規格をケーブルの端に接続し、「OPEN」を選択します。メニューが強調表示されるのを待ちます。
- SHORT規格をケーブルの端に接続し、「SHORT」を選択します。メニューが強調表示されるのを待ちます。
- LOAD規格をケーブルの端に接続し、「LOAD」を選択します。メニューが強調表示されるのを待ちます。
- 「APPLY」を選択します。これでキャリブレーションがアクティブになり、測定を開始できます。
ユーザーガイド
詳細なユーザーガイドはこちらから入手できます。https://nanorfe.com/nanovna-v2-user-manual.html
ユーザーガイドはcho45のNanoVNA User Guideに基づいています：
https://cho45.github.io/NanoVNA-manual/
ハードウェアバージョン
メニューでCONFIG > VERSIONを選択すると、ハードウェアリビジョンを確認できます。
| 名前 | 状態 | 備考 |
| V2.2 | 完売 | V2 PCBの最初の製造リビジョン。 現在上記の店舗で販売しています。 |
| V2 Plus | 完売 | 2倍高速なスイープ（200ポイント/秒）。ノイズの改善。PCBテキストに「V2_2」と表示されます。 |

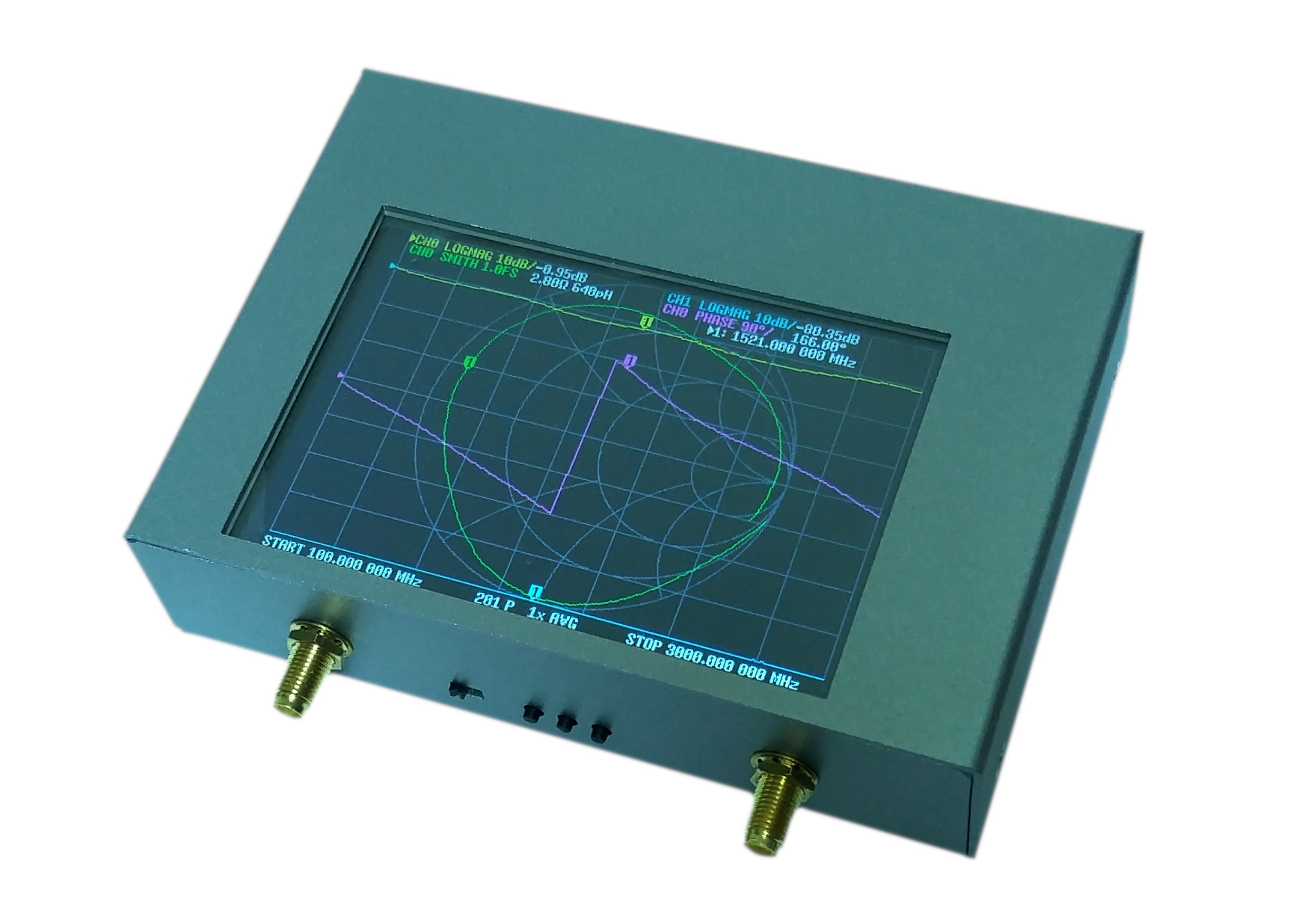

| V2 Plus4 | 利用可能 | 4インチディスプレイ、4倍の高速スイープ（400ポイント/秒）、周波数範囲は4GHzに拡張。ダイナミックレンジが最大3GHzまで80dBに向上しました。 |
| V2 Plus4 Pro | 利用可能 | 4インチディスプレイ、6倍の高速スイープ（600ポイント/秒）、可変帯域幅。 |
ソフトウェア
NanoVNA V2ファームウェアのダウンロード：
https://nanorfe.com/nanovna-versions.html
NanoVNA-QT（PCソフトウェア）リリース：
https://github.com/nanovna/NanoVNA-QT/releases
NanoVNA Saver:
https://github.com/zarath/nanovna-saver
回路図とPCBレイアウト
https://github.com/nanovna-v2/NanoVNA2
サポート
テクニカルサポートについては、 NanoVNA V2サポートフォーラムをご利用ください
Discord: https://discord.gg/DUH5Xk5
